Koudebruggen opsporen en aanpakken in bestaande bouw: van thermisch lek tot blijvende oplossing

Waarom koudebruggen juist na isolatie aan het licht komen

In een ongeïsoleerde woning verliest de hele gebouwschil relatief gelijkmatig warmte. De gevel, het dak, de vloer en de aansluitingen zijn dan allemaal thermisch zwak. Daardoor vallen afzonderlijke koude plekken minder snel op. Zodra een gevel of dak wel goed wordt geïsoleerd, verandert dat beeld. De grote warmtestroom door het vlak neemt af, maar lokale zwakke plekken blijven bestaan. Een aansluiting rond een kozijn, een betonnen latei of een balkkop kan dan een opvallend groot deel van het resterende warmteverlies veroorzaken. In matig geïsoleerde gebouwen ligt het aandeel van koudebruggen volgens bouwfysische praktijkinschattingen rond 10 procent van het transmissieverlies. In goed geïsoleerde gebouwen kan dat aandeel oplopen tot meer dan 25 procent en in ongunstige situaties zelfs boven 30 procent. Zie voor een praktische uitleg over koudebruggen in woningen ook de relevante achtergrondinformatie.

Het probleem is niet alleen een hogere energievraag. Warme binnenlucht bevat vocht. Wanneer die lucht een zeer koud binnenoppervlak raakt, kan de oppervlaktetemperatuur onder het dauwpunt komen. Er ontstaat dan condensatie, eerst vaak onzichtbaar in een aansluiting of achter een afwerking. Na verloop van tijd volgen schimmel, loslatend stucwerk, aantasting van houten delen en in ernstige gevallen houtrot. Vooral bij renovatie met binnenisolatie zijn de risico”s groot, omdat bestaande balkkoppen, kozijnen en muurvlakken ineens in een veel kouder deel van de constructie komen te liggen. Een blijvende oplossing begint daarom niet met zo veel mogelijk isolatiemateriaal, maar met een bouwfysische diagnose en een doorlopende, zorgvuldig uitgewerkte isolatieschil.

Het bouwfysische mechanisme achter condensatie en schimmel

Een koudebrug is een plaats waar warmte sneller door de gebouwschil stroomt dan door de aangrenzende constructie. Dat kan een geometrische koudebrug zijn, bijvoorbeeld bij een buitenhoek. De verhouding tussen binnenoppervlak en buitenoppervlak verandert daar, waardoor de warmteafvoer lokaal groter wordt. Een constructieve koudebrug ontstaat wanneer de isolatieschil wordt onderbroken door een materiaal met een hogere warmtegeleiding, zoals beton, staal of hout, of wanneer twee bouwdelen slecht op elkaar aansluiten. Denk aan een vloer die in een gevel is opgelegd, een latei boven een raam of een stelkozijn zonder voldoende isolerende aansluiting.

Het dauwpunt is de temperatuur waarbij vocht uit de lucht als water neerslaat. Bij een binnentemperatuur van 20 graden Celsius en een relatieve luchtvochtigheid van 60 procent ligt het dauwpunt ongeveer bij 12 graden Celsius. Een binnenoppervlak van 12 graden of kouder kan dan dus condens veroorzaken. Ook wanneer er nog geen zichtbare druppels ontstaan, kan een langdurig koud oppervlak voldoende vochtig worden voor schimmelgroei. Dat verklaart waarom een hoek of kozijnaansluiting soms zwart verkleurt, terwijl de rest van de wand droog en schoon blijft.

Voor de beoordeling van het risico wordt vaak de f-factor gebruikt. Deze temperatuurfactor vergelijkt de laagste binnenoppervlaktetemperatuur bij een aansluiting met de binnen- en buitentemperatuur. Hoe hoger de factor, hoe warmer het oppervlak blijft en hoe kleiner het risico op condensatie en schimmel. De exacte beoordeling hangt af van de norm, het binnenklimaat en het gebruik van de ruimte. In de praktijk wordt een f-factor van 0,70 vaak als ondergrens gehanteerd voor het vermijden van oppervlaktecondensatie, maar dit is geen absolute garantie onder alle omstandigheden.

Naast de f-factor zijn de lineaire warmtedoorgangscoëfficiënt, de zogenoemde psi-waarde, en de puntwarmtedoorgangscoëfficiënt, de chi-waarde, relevant. Die waarden beschrijven hoeveel extra warmte een aansluiting verliest. Een detail kan dus een aanvaardbare oppervlaktetemperatuur hebben en toch energetisch ongunstig zijn. Voor een betrouwbare renovatiebeoordeling moeten beide aspecten worden bekeken: het energieverlies én het risico op vocht- en materiaalschade.

Koudebruggen nauwkeurig opsporen met thermografie en meetapparatuur

Thermografie is een efficiënt hulpmiddel om temperatuurafwijkingen in gevels, daken en aansluitingen zichtbaar te maken. Een infraroodcamera toont echter geen oorzaak, maar een temperatuurpatroon. Een donkere zone kan wijzen op een koudebrug, een luchtlek, vocht in de constructie of een combinatie daarvan. Daarom is een thermogram nooit zelfstandig bewijs van een lekkage of vochtprobleem. De omstandigheden tijdens de meting zijn bepalend. Voor een bruikbaar contrast is doorgaans een temperatuurverschil van minimaal 10 tot 15 graden Celsius tussen binnen en buiten nodig. Een inspectie in een koude periode, terwijl de woning wordt verwarmd, levert meestal de duidelijkste resultaten.

Een goede inspecteur legt vooraf de binnen- en buitentemperatuur, de relatieve luchtvochtigheid, de weersomstandigheden en het gebruik van de ruimte vast. Zoninstraling kan een gevel tijdelijk sterk opwarmen en zo een bestaand gebrek maskeren of juist een vals warmtevlekje creëren. Ook reflecties van glas, glanzende tegels en metalen oppervlakken verstoren de interpretatie. Buitenmetingen worden daarom bij voorkeur uitgevoerd bij bewolkt weer of in de vroege ochtend en avond. Binnen moet worden gelet op radiatoren, warme leidingen, meubels tegen de gevel en openstaande ramen. Meer achtergrond over de randvoorwaarden staat in deze toelichting op thermografische inspectie.

Thermografie krijgt pas waarde wanneer de beelden worden gecontroleerd met andere meetmethoden. Een contactthermometer kan de oppervlaktetemperatuur op verdachte plaatsen bevestigen. Een destructievrije vochtmeter geeft een indicatie van het vochtgehalte in hout, stucwerk of plaatmateriaal. Die meting moet altijd worden geïnterpreteerd in relatie tot het materiaal, want zouten en metalen kunnen de meetwaarde beïnvloeden. Bij twijfel zijn klimaatloggers, hygrometrische metingen of een kleine, gericht gekozen opening nodig. Een inspectierapport hoort niet alleen afwijkingen te tonen, maar ook alternatieve oorzaken te benoemen en uit te leggen welke oorzaken zijn uitgesloten.

• Meet bij voldoende delta T en noteer alle weers- en klimaatgegevens.
• Controleer verdachte plekken met een contactthermometer en vochtmeter.
• Maak onderscheid tussen een koudebrug, een tochtlek en indringend regenwater.
• Vermijd metingen op door de zon verwarmde gevels en sterk reflecterende oppervlakken.
• Leg de locatie, meetmethode, omstandigheden en vervolgstap reproduceerbaar vast.

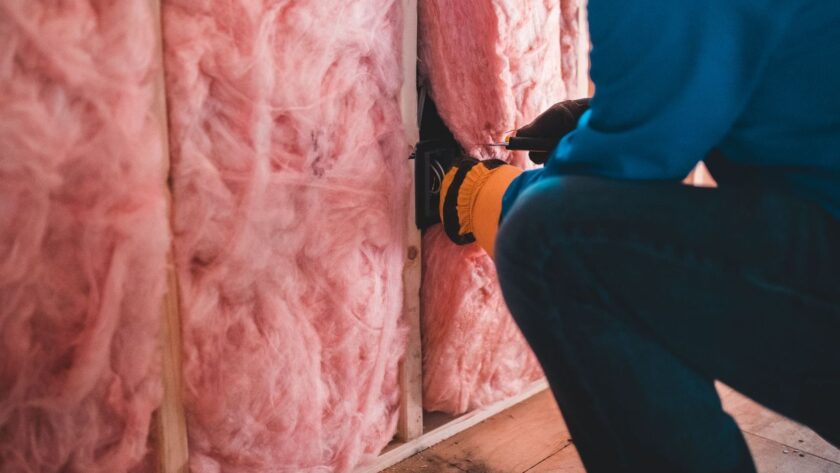

Knelpunt kozijnaansluitingen pragmatisch isoleren

Kozijnen vormen een van de gevoeligste onderdelen van een renovatie. Het vervangen van enkel glas door HR++ glas of het plaatsen van een nieuw kozijn verbetert de isolatiewaarde van het element, maar niet automatisch van de aansluiting. Wanneer de spouw rond het kozijn open blijft, het stelkozijn direct tegen een koude buitengevel staat of de isolatie niet aansluit op het kozijn, blijft een lineaire koudebrug bestaan. De binnenzijde kan dan koud worden, ondanks het nieuwe glas. Ook slecht geïsoleerde lateien en rolluikkasten zijn bekende zwakke plekken.

De aansluiting moet daarom worden ontworpen als onderdeel van de complete isolatieschil. Aan de binnenzijde is luchtdichtheid essentieel. Warme, vochtige binnenlucht mag niet achter de afwerking in de constructie terechtkomen. Aan de buitenzijde moet de aansluiting slagregendicht zijn, terwijl eventueel bouwvocht naar buiten moet kunnen ontsnappen. Een elastische luchtdichte tape, een geschikt aansluitprofiel of een zorgvuldig aangebrachte afdichtingslaag kan aan de binnenkant worden toegepast. De ruimte tussen kozijn en wand wordt gevuld met passend isolatiemateriaal, niet met willekeurig purschuim dat later wordt weggesneden zonder luchtdichte afwerking.

1. Controleer eerst de bestaande dagkanten, spouw, latei en onderdorpel op vocht, vervuiling en los materiaal.
2. Plaats het kunststof stelkozijn vlak, maatvast en thermisch logisch ten opzichte van de toekomstige isolatielaag.
3. Vul de aansluitvoeg volledig met een geschikt isolerend materiaal en voorkom open naden.
4. Breng aan de binnenzijde een doorlopende luchtdichte aansluiting aan tussen kozijn en binnenblad.
5. Werk de buitenzijde af met compriband of een vergelijkbare slagregendichte, bewegingsvolgende oplossing.
6. Controleer vóór het sluiten van de dagkant de aansluiting visueel en, waar nodig, met luchtdichtheids- of thermografisch onderzoek.

Bij lateien is het vaak nodig om de isolatie voor of onder de latei door te zetten, zonder de draagfunctie aan te tasten. Rolluikkasten vragen een afzonderlijk detail. Een dunne binnenbekleding kan het zicht verbeteren, maar lost een sterk geleidende kast niet altijd op. Een geïsoleerde kast of een systeem dat aan de buitenzijde wordt gemonteerd kan constructief en bouwfysisch gunstiger zijn. De kern blijft hetzelfde: het kozijn, de latei, de gevelisolatie en de luchtdichte laag moeten als één aansluiting worden ontworpen, niet als losse werkzaamheden.

Balkopleggingen in steensmuren beschermen tegen condensatie

Bij woningen met steensmuren zijn houten balkkoppen vaak in de buitenmuur opgelegd. Dat was in de oorspronkelijke, ongeïsoleerde situatie niet altijd problematisch. Bij binnenisolatie verandert de temperatuurverdeling echter ingrijpend. De binnenzijde van de muur wordt warmer door de nieuwe isolatielaag, terwijl de balkkop diep in het koude metselwerk blijft zitten. Vochtige binnenlucht kan via kleine kieren of een onderbroken dampremmende laag bij de balk terechtkomen. Daar kan condensatie ontstaan, met aantasting van het hout als gevolg. Een vochtgehalte boven ongeveer 20 procent is een belangrijke waarschuwing voor een verhoogd risico op schimmel en rot, al moeten meetmethode, houtsoort en duur van de bevochtiging worden meegenomen.

Een dampremmende of klimaatvariabele laag kan de toevoer van vochtige binnenlucht beperken, maar alleen wanneer die rondom balken en aansluitingen werkelijk doorlopend wordt uitgevoerd. Een onderbreking van enkele centimeters kan in de praktijk al voldoende zijn om vocht naar een koude balkkop te voeren. Een ademend membraan kan in bepaalde opbouwen helpen om constructievocht gecontroleerd te laten uitdrogen, maar het is geen automatische oplossing voor een blijvend koude balkkop. De volledige opbouw moet worden doorgerekend op damptransport, temperatuurverloop, regenbelasting en uitdrogingsmogelijkheden. In historische woningen is bovendien terughoudendheid nodig, omdat monumentale details en bestaande vochtbalansen niet zonder meer mogen worden gewijzigd. Zie ook de aandachtspunten voor isolatie van historische woningen.

Wanneer de balkkoppen onvoldoende veilig kunnen worden opgenomen in de nieuwe isolatieschil, zijn constructieve alternatieven nodig. Balkdragers op een raveling kunnen de oplegging uit de koude buitenmuur halen. In ingrijpender situaties kunnen balken worden ingekort en worden gedragen door een stalen console of een andere berekende draagvoorziening. Dat vraagt altijd om een constructeursadvies. Een oplossing die bouwfysisch aantrekkelijk lijkt, mag de draagveiligheid, brandveiligheid of stabiliteit niet verslechteren.

• Meet het vochtgehalte van alle bereikbare balkkoppen vóór het isoleren.
• Controleer of er al verkleuring, zachte plekken, schimmel of houtaantasting aanwezig is.
• Werk dampremmende aansluitingen volledig luchtdicht rondom balken en doorvoeren af.
• Laat de opbouw beoordelen op condensatie en uitdroging, vooral bij binnenisolatie.
• Gebruik een constructieve oplossing zoals balkdragers of consoles alleen op basis van een berekening.
• Laat de balkkoppen na de renovatie opnieuw controleren wanneer het binnenklimaat verandert.

Het beste detail is vaak het detail dat vóór de uitvoering wordt aangepast. Wanneer een isolatielaag onder een muur, langs een fundering of rond een oplegging kan worden doorgezet, wordt de koudebrug structureel verkleind. Achteraf repareren is bij ingemetselde balken en funderingsaansluitingen aanzienlijk lastiger. Ventileren blijft belangrijk voor het binnenklimaat, maar ventilatie verwijdert niet de bouwkundige oorzaak van een koudebrug of een te koude balkkop.

Blijvend resultaat boeken door meten en doordacht detailleren

Isoleren zonder aandacht voor aansluitingen verplaatst het probleem. De energielast daalt op de goed geïsoleerde vlakken, maar de resterende koudebruggen worden relatief belangrijker. Tegelijk kan vocht zich ophopen op plaatsen die vóór de renovatie warmer waren of beter konden uitdrogen. Daarom hoort iedere energetische renovatie te beginnen met diagnosticeren, gevolgd door het ontwerpen van een doorlopende isolatieschil en het gecontroleerd verbeteren van luchtdichtheid en ventilatie. Niet de dikte van één isolatieplaat bepaalt het resultaat, maar de samenhang van alle details.

Gebruik vóór de start van het werk deze korte controlelijst. Daarmee worden de meest voorkomende fouten vroeg zichtbaar en blijven herstelkosten beheersbaar.

• Zijn gevel, dak, vloer, kozijnen, lateien en balkopleggingen gezamenlijk beoordeeld?
• Zijn temperatuurmetingen en vochtmetingen uitgevoerd onder representatieve omstandigheden?
• Is het dauwpunt of het temperatuurverloop in risicodetails gecontroleerd?
• Sluit de isolatie overal doorlopend aan, ook bij dagkanten, vloerranden en dakvoet?
• Zijn de binnenzijde luchtdicht en de buitenzijde slagregendicht ontworpen?
• Is vastgelegd hoe de woning na renovatie wordt geventileerd en verwarmd?
• Zijn constructieve wijzigingen aan balken, lateien of consoles door een deskundige beoordeeld?

Een duurzame renovatie vraagt dus om meer dan materiaalkeuze en een goede uitvoeringsplanning. Door thermische lekken eerst aantoonbaar in kaart te brengen en vervolgens de aansluitdetails zorgvuldig uit te werken, worden warmteverlies, condensatie en materiaalschade tegelijk aangepakt. Dat is de praktische route naar een woning die niet alleen energiezuiniger is, maar ook bouwfysisch betrouwbaar blijft.
